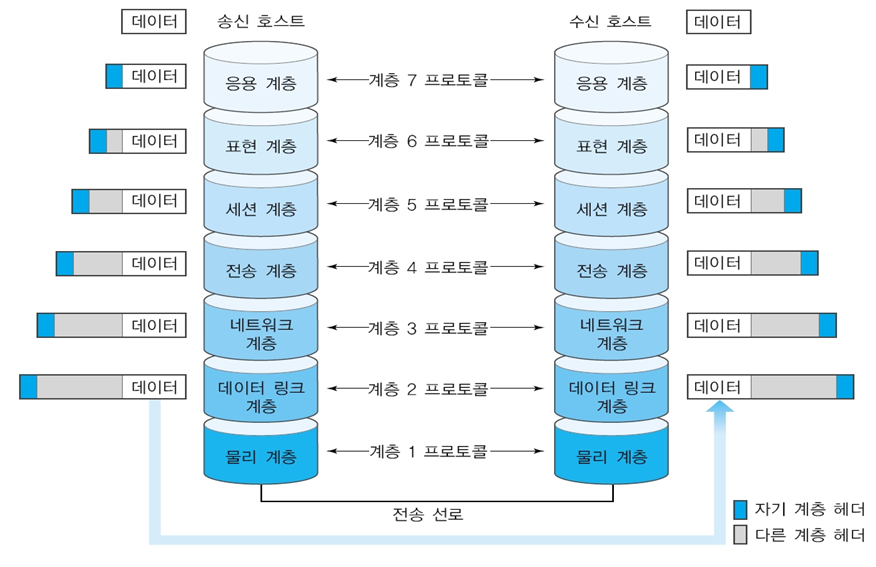

[모바일 네트워크] OSI 7 Layer Model

http://wiki.hash.kr/index.php/%ED%8C%8C%EC%9D%BC:OSI_7_%EA%B3%84%EC%B8%B5.jpg





7계층 - 응용 계층(Application Layer)

• 우리가 흔히 사용하는 응용 프로그램(웹 브라우저, 워드프로세서 등)
• 사용자 인터페이스 제공
• 전자 우편, 파일 전송, 원격 접속, 자원 할당 등의 사용자 서비스 제공



6계층 - 표현 계층(Presentation Layer)

• 응용 프로그램에서 사용하는 데이터의 형식 변환, 인코딩, 암·복호화, 압축 등을 담당
• ASCII, UTF-8, TXT, JPEG, GIF, MPEG, AVI 등



5계층 - 세션 계층(Session Layer)

• 응용 프로그램에서의 세션 수립, 관리 및 해제
• 출발지와 목적지 사이의 세션 관리(대화를 유지하기 위한 구조 제공)



4계층 - 전송 계층(Transport Layer)

• 출발지와 목적지 종단 간의 데이터 전송, 오류 복구 및 흐름 제어
• 데이터 단위: 세그먼트(Segment)
• 관련 장비: L4 스위치(L4 Switch)



3계층 - 네트워크 계층(Network Layer)

• 데이터가 출발지에서 목적지까지 가는 최적 경로를 찾아주는 역할
• 주소 체계 결정, 경로 선택 및 중계, 상호 통신망 연결, 통신망 접속
• 데이터 단위: 패킷(Packet)
• 관련 장비: 라우터(Router), L3 스위치(L3 Switch)

※ 통신망 접속을 위한 연결 설정 방법

구분	접속형(연결형) - 가상회선 방식	비접속형(비연결형) - 데이터그램 방식
초기설정	존재	비존재
상대주소	접속 설정 시에만 필요	모든 패킷에 존재해야 함
패킷순서	전송 순서와 같음	전송 순서와 다름
에러제어	네트워크 계층에서 담당	전송 계층에서 담당
흐름제어	네트워크 계층에서 담당	수행 X
선택협상	존재	비존재
접속식별자	존재	비존재
예	전화망	인터넷망



2계층 - 데이터 링크 계층(Data Link Layer)

• 인접한 노드 간의 데이터 전송, 오류 제어 및 흐름 제어
• 데이터 단위: 프레임(Frame)
• 관련 장비: 브리지(Bridge), L2 스위치(L2 Switch)



1계층 - 물리 계층(Physical Layer)

• 데이터 전송을 위해 link를 활성화하고 관리하기 위한 기계적, 전기적, 기능적, 절차적 특성 등을 정의
• Hub, Cable, Network Card 등의 전송 매체를 통해 Bit(전기신호 또는 광신호) 송수신
• 데이터 단위: 비트(Bit)
• 관련 장비: 리피터(Repeater), 허브(Hub), L1 스위치(L1 Switch)
