[모바일 네트워크] 네트워크의 분류

■ 네트워크 규모에 따른 분류

1. LAN(Local Area Network)

• 수 km 이내의 근거리에 제한된 영역 내에서 사용하는 통신망
• 회사, 학교, 연구소 등 특정 지역 내의 한정된 공간에서 통신하는 방식
• 고속통신 가능, 정보 오류율 낮음, 확장이 간편함, 원거리의 다른 LAN과의 접속이 쉬움

2. MAN(Metropolitian Area Network)

• 수십 km의 도시 지역 통신망(LAN과 WAN의 중간 정도의 중형 통신망)
• LAN보다 장거리이고 고속이며, 음성과 데이터 모두 전송

3. WAN(Wide Area Network)

• 광역 통신망(도시나 국가 등 원거리에 있는 컴퓨터들을 연결)
• LAN이나 MAN에 비해 저속, 전송 오류율이 높음

※ LAN과 WAN의 비교

구분	LAN	WAN
거리 제한	있음	없음
제공 속도	고속 (10Mbps ~ 수 Gbps)	저속 (56Kbps~ T1, E1, T3 등)
연결 소요	서버, 클라이언트, 네트워크 장비 등 노드 연결	LAN과 LAN 연결 (인터넷에서는 라우터로 연결)
유지 비용	적음	많음
소유자	단일 회사, 학교, 기관	공공기관
종류	이더넷, 토큰링, FDDI, ATM 등	PSTN, PSDN(X.25), ISDN, FR, B-ISDN 등



■ 동작 원리에 따른 분류

1. Peer to Peer(P2P) Model

• Server와 Client가 별도로 존재하지 않음
• 모든 컴퓨터가 Server이며 동시에 Client가 될 수 있음
• Server가 별도로 없으므로 모든 사용자들은 서로의 자원등을 network를 통하여 공유
• 파일 공유, 암호화폐 거래 등

2. Client/Server Model

• 모든 자원들을 Server에서 관리하면서, Client의 요청에 따라 필요한 정보를 제공
• Web Server, FTP Server, Mail Server, Printer Server 등

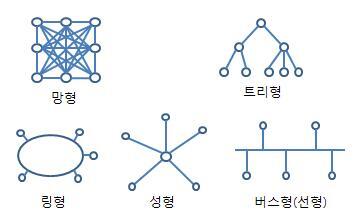

■ 네트워크 구조에 따른 분류

Copyrightⓒ written by 차재복 (Cha Jae Bok)



1. 링형 토폴로지(Ring Topology)

• 각 link가 단방향으로 이루어져 데이터가 한쪽 방향으로만 전송됨
• 각 node는 데이터의 송수신을 제어하는 access token을 보유
• node의 수가 늘어나도 네트워크의 성능에 별로 영향을 미치지 않음
• node의 추가 및 변경이 쉽지 않음(물리적으로 링을 절단해야 함)
• 링에 결함이 발생하면 전체 네트워크를 사용할 수 없음(이중 링 토폴로지를 사용하면 해결 가능함)
• 주로 근거리 통신망에 사용

2. 망형 토폴로지(Mesh Topology)

• 네트워크상의 모든 node를 상호 연결
• 통신선로의 총 길이가 가장 긴 망 구조
• 하나의 회선이 끊어져도 다중 경로로 통신이 지속되기 때문에 작업이 중단되는 일이 없음
• 고비용, 설치 및 구성이 어려움, node가 많을수록 관리가 어려움

3. 계층형 토폴로지(Tree Topology)

• 하나의 노드에 여러 개의 node가 연결되어 있는 형태
• 각 node가 계층적으로 구성되며, 데이터는 양방향으로 전송됨
• 상위 node의 고장이 하위 node까지 영향을 미침
• 통신량이 많은 경우 전송 지연이 발생함

4. 성형 토폴로지(Star Topology)

• 중앙에 망을 통제하는 Hub를 중심으로 전체 네트워크의 통신을 제어
• 전형적 네트워크 구성 방식
• 처리 능률이 높고 설치가 비교적 쉬움
• 중앙 node가 고장이 날 경우 전체 네트워크를 사용할 수 없게 됨
• 통신량이 많은 경우 전송 지연이 발생함

5. 버스형 토폴로지(Bus Topology)

• 하나의 긴 케이블이 네트워크 상의 모든 장비를 연결하는 Multi-to-Point 회선 망 구조
• 저비용, 설치가 용이함, node의 고장이 네트워크에 영향을 주지 않음
• 중앙 케이블 고장 시 네트워크 전체가 동작하지 않음
• node의 수가 많아지면 전체 회선의 성능이 저하됨



■ 데이터 전송 방식에 따른 분류

1. 회선 교환망(Circuit Switched Network)

• 통신 전에 물리적인 연결로 전용 통신 선로를 설정하여 통신이 끝날 때까지 연결을 독점적으로 사용하는 방식
• 대표 예는 전화망으로, 전화를 걸 때 교환기에 의해 폐쇄 회로가 일시적으로 만들어짐
• 접속에 상대적으로 긴 시간이 필요함
• 다른 통신 시도를 고려할 필요가 없어 전송 지연이 거의 없음

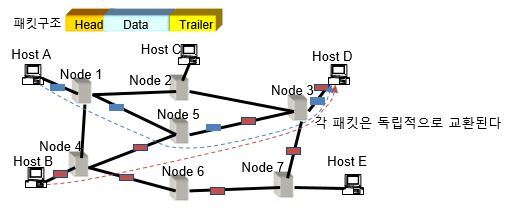

2. 패킷 교환망(Packet Switched Network)



Copyrightⓒ written by 차재복 (Cha Jae Bok)

• 전송하고자 하는 정보를 패킷(Packet)이라는 작은 단위로 나눔
• 패킷(Packet)마다 발신지와 수신지의 주소를 넣어 패킷(Packet) 교환망에 보냄
• 패킷(Packet) 교환기가 그 주소를 보고 최종 목적지까지 전달함
• 통신 경로가 통신 시에 확정되지 않음(각 패킷은 네트워크 상태에 따라 여러 경로를 통해 전송될 수 있음)

3. 셀 교환망(Cell Switched Network)

• 망 내에서는 프로토콜을 간략화하여 데이터를 셀(Cell)이라고 부르는 패킷(Packet) 단위로 전송
• Cell은 전송에 필요한 최소 기능만을 담당하고, 흐름 제어와 오류 제어는 단말 간에서 처리하게 함으로써 회선 교환과 같은 고속성을 실현
• 비동기 전송 모드(ATM: Asynchronous Transfer Mode)는 셀 교환망의 대표적인 형태
• header 5 byte와 data 48 byte로 구성된 셀을 전송함
• 고속 네트워크 전송에 효율적
