프로세스 실행 다이어그램

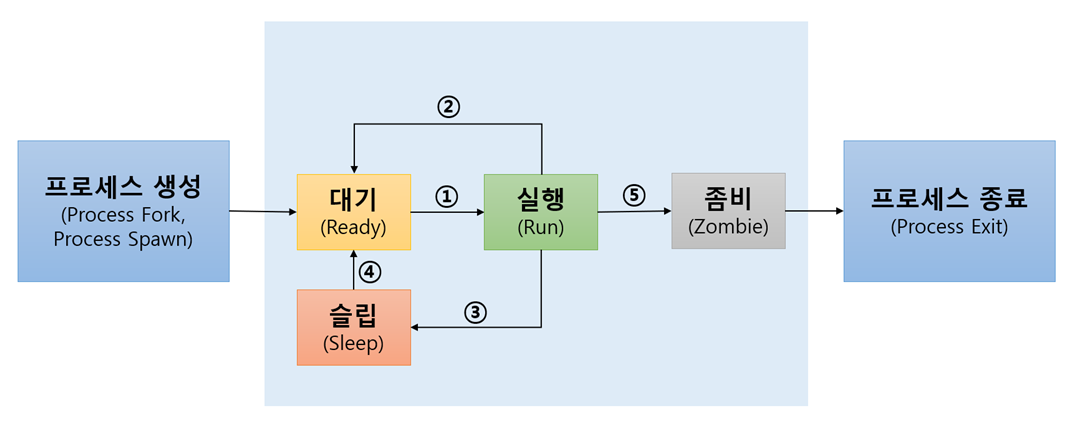

1. 프로세스 실행 다이어그램





① 대기(Ready) → 실행(Run)

• CPU를 차지하기 위해 대기 중인 Process가 CPU를 가짐
• Process는 Ready Queue에서 선입선출(FIFO)로 CPU를 가지게 됨
• Dispatcher에 의해 Dispatch가 이루어진다고도 표현할 수 있음



② 실행(Run) → 대기(Ready)

• CPU를 가지고 있는 Process에 타임 슬라이스(Time Slice)만큼 CPU 시간 할당
• 주어진 CPU 시간이 끝나고, 작업을 완료하지 못하면 Ready Queue로 이동하여 대기
• CPU 사용의 공정성을 보장함



③ 실행(Run) → 슬립(Sleep)

• Process 실행 도중 입출력(I/O) 연산이 일어나면 Sleep Queue로 이동
• CPU보다 매우 느린 I/O 장치와 CPU 사이의 성능 차이를 극복하기 위함



④ 슬립(Sleep) → 대기(Ready)

• 입출력(I/O) 연산이 끝나면, Sleep Queue에서 Ready Queue로 이동
• CPU를 가질 수 있을 때까지 Ready Queue에서 대기



⑤ 실행(Run) → 좀비(Zombie)

• 작업을 완료한 Process는 Zombie Process가 됨
•  Zombie Process가 가지고 있는 모든 자원(Resource)은 Parent Process에 의해 회수됨
• 프로세스 종료(Process Exit)
